- Об’єм від 200 до 500 літрів;

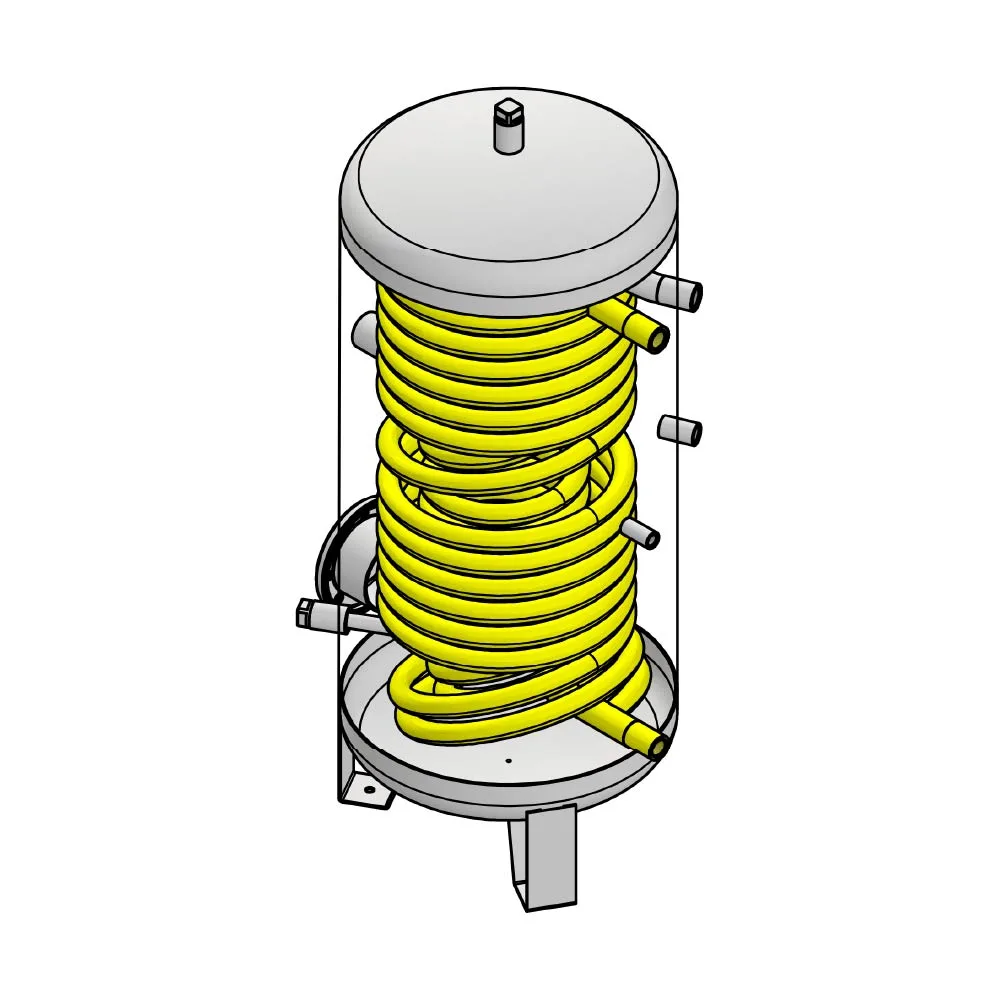

- Теплообмінник збільшеної площі для роботи з низькотемпературними системами;
- Магнієвий анод для забезпечення додаткового антикорозійного захисту;
- Боковий ревізійний фланець;
- Якісна теплоізоляція з жорсткого пінополіуретану товщиною 50 мм;
- Комплектується термометром;
- Можливість монтажу ТЕНа (200, 300л. – 4,5кВт, 500л.- 7,5кВт)

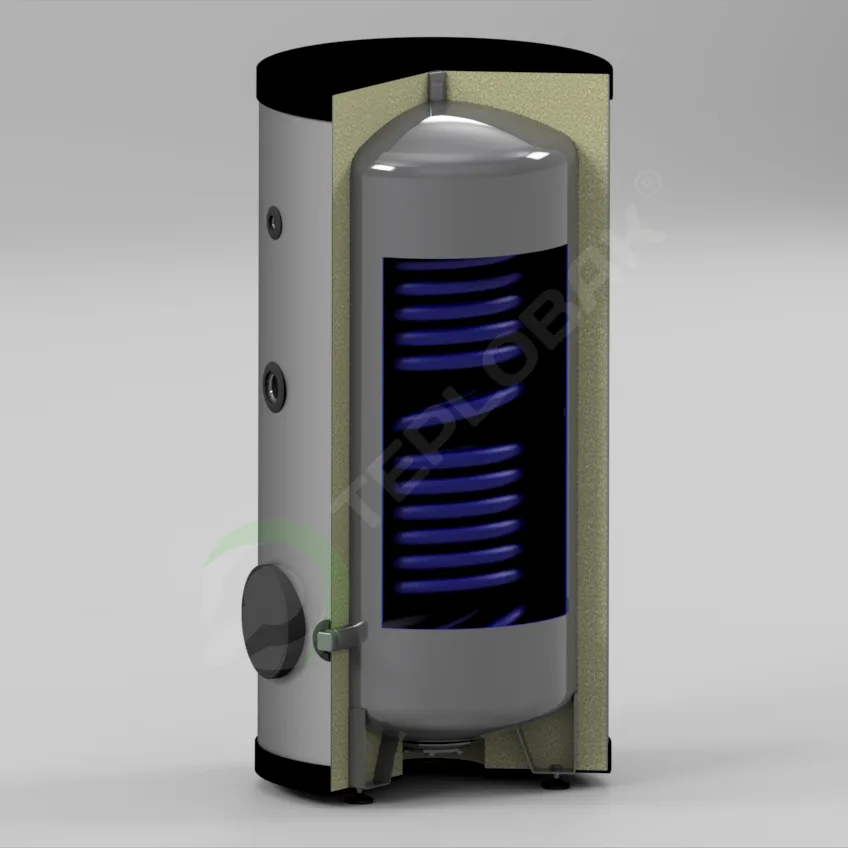

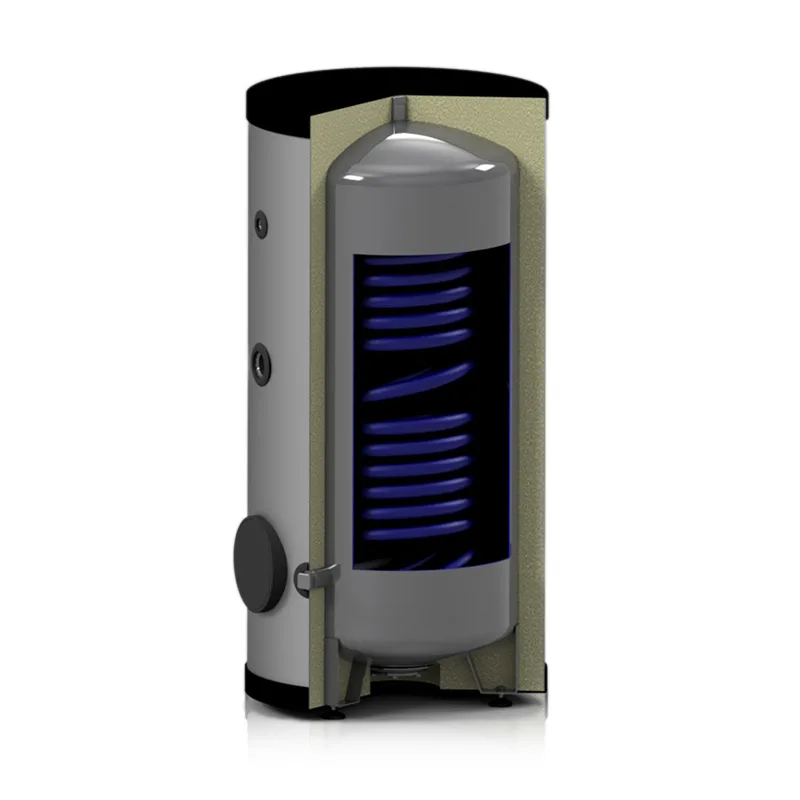

ВТЕ-1-ПЛЮС (водопідігрівачі ГВП для роботи з тепловим насосом)
| Об'єм | 200-500 л |
| Робочий тиск бака | 10 bar |
| Робочий тиск теплообмінника ГВП | 6 bar |
| Робоча температура бака | 95 °C |
| Гарантія | 2 роки |
ТЕХНІЧНИЙ ОПИС
За рахунок збільшеної площі теплообмінника водопідігрівач ідеально підходить для роботи з тепловим насосом. Також збільшена площа теплообмінника дозволяє приєднувати джерела великої потужності для забезпечення високої продуктивності ГВП при, порівняно, невеликих об’ємах бака водопідігрівача. В конструкції бака передбачений фланцевий люк, закритий кришкою, який призначений для ревізійного сервісного обслуговування бака. У верхній частині теплообмінника передбачений штуцер для монтажу ТЕНа. Для захисту внутрішнього покриття передбачено два магнієвих аноди.
МАТЕРІАЛ
Бак та теплообмінник виготовлені з холоднокатаної вуглецевої сталі з внутрішнім шаром емалі, запеченої при 860°C згідно DIN4753 методом мокрого емалювання.
ТЕПЛОІЗОЛЯЦІЯ
| PUH/PVC | Тверда пінополіуретанова ізоляція товщиною 50 мм в кожусі «скай» на замку, яка відповідає вимогам директиви ErP 2009/125/EC |
| Vбака, л | Габарити, мм | ST, м2 | VT, л | Приєднувальні розміри, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | ØD | Ød | h1 | h2 | h3 | h4 | h5 | h6 | hf | hT1 | hT2 | |||
| 200 | 1230 | 600 | 500 | 2,62 | 13,0 | 694 | 612 | 242 | – | 735 | 982 | 287 | 242 | 982 |
| 1½” | ½” | 1″ | – | ¾” | 1″ | 1″ | ||||||||
| 300 | 1760 | 600 | 500 | 3,77 | 18,0 | 1012 | 732 | 242 | – | 1088 | 1512 | 287 | 242 | 1222 |
| 1½” | ½” | 1″ | – | ¾” | 1″ | 1″ | ||||||||
| 500 | 1900 | 700 | 600 | 6,0 | 29,0 | 993 | 863 | 238 | – | 1184 | 1658 | 283 | 238 | 1488 |
| 1½” | ½” | 1″ | – | ¾” | 1″ | 1″ | ||||||||
| Модель | Об’єм | Вага | Ізоляція (жорсткий ППУ) | Поверхня теплообмінника | Ємність теплообмінника | Змінна потужність у режимі безперервної роботи (максимальний вихід теплообмінника) *60-80/70-90°C |
Швидкість безперервного потоку ΔT 35°C *60-80/70-90°C |
Макс. кількість змішаної води МІКС 45°C (**15-60°C), Вхідну потужність теплообмінника вимкнено |
Тепловтрати ΔT 45K |
|---|---|---|---|---|---|---|---|---|---|
| ВТЕ-200-1-ПЛЮС | 181 л | 105 кг | 50 мм | 2.62 м2 | 13.0 л | 63 / 85 кВт | 1545 / 2079 л/год | 282 л | 1.5 кВт*год/24 год |
| ВТЕ-300-1-ПЛЮС | 276 л | 151 кг | 50 мм | 3.77 м2 | 18.0 л | 90/ 125 кВт | 2223 / 3092 л/год | 450 л | 1.7 кВт*год/24 год |
| ВТЕ-500-1-ПЛЮС | 429 л | 211 кг | 50 мм | 6.0 м2 | 29.0 л | 144 / 194 кВт | 3538 / 4765 л/год | 750 л | 2.5 кВт*год/24 год |
* – вихідна – вхідна температура теплоносія
** – 15°C – температура холодної води, 60°C – температура нагрітої води (побутова вода)
