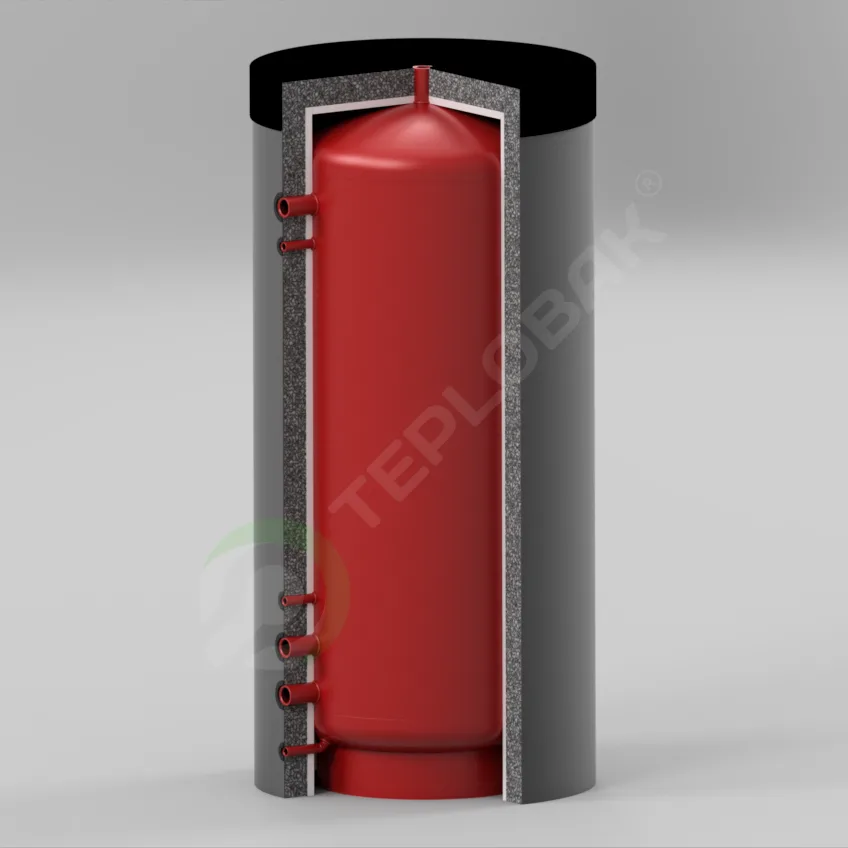

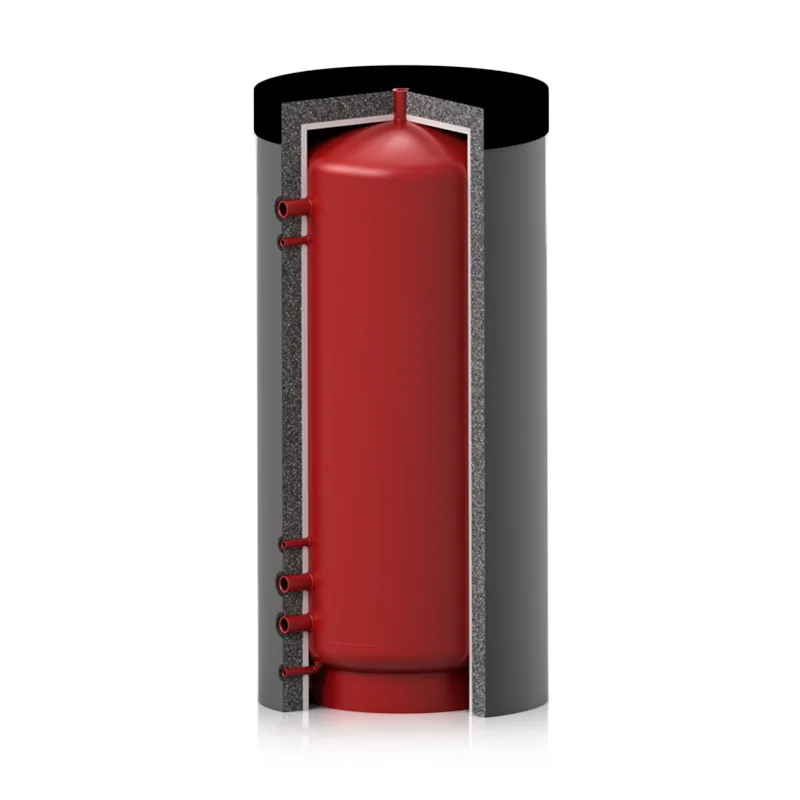

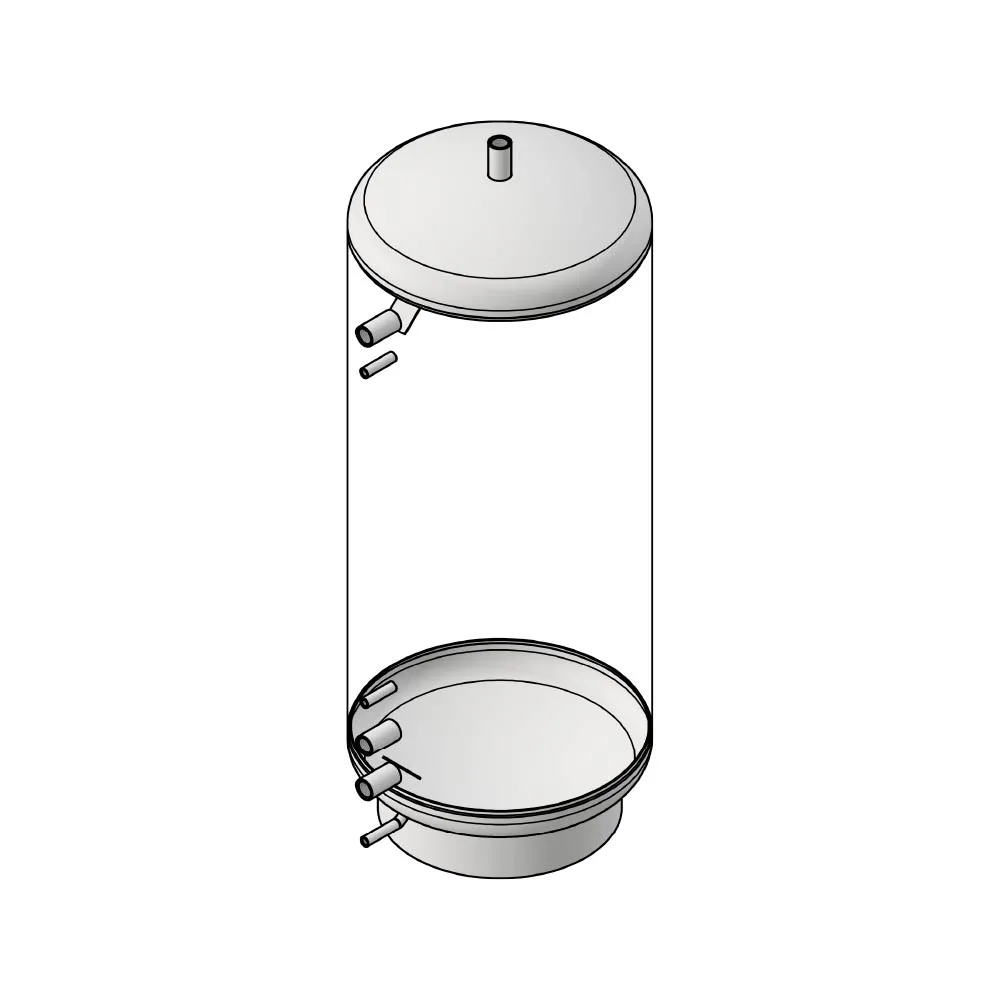

ВТА-4-Економ (баки акумуляційні)

ВТА-4-Економ (баки акумуляційні) - Зображення 3

ВТА-4-Економ (баки акумуляційні) - Зображення 4

Можливість підключення ТЕНа
Ідеальний для роботи в парі з твердопаливним котлом
Мінімальна кількість приєднувальних патрубків
Об’єм 100-10000 літрів
Можливість виготовлення будь-якої конфігурації по завданню замовника

ЗАВАНТАЖИТИ Технічний каталог ВТА-4-Економ

Об'єм	100-10000 л
Робочийтиск бака	3 bar
Робоча температура бака	95 °C
Гарантія	5 роки

ТЕХНІЧНИЙ ОПИС

Акумуляційний бак призначений для накопичення та зберігання теплової енергії від різних джерел для системи опалення. По своїй конфігурації оптимізований для роботи з твердопаливним котлом.

МАТЕРІАЛ

Бак виготовлений з вуглецевої конструкційної сталі S235JR (DIN1.0038). Зовнішнє покриття забезпечує підвищену стійкість до механічних впливів та агресивних середовищ.

ТЕПЛОІЗОЛЯЦІЯ

PL/PVC	Поліестерова теплоізоляція товщиною 100 мм в кожусі з ПВХ-тканини на замку.
PU/PVC	Теплоізоляція з еластичного пінополіуретану товщиною 90 мм в кожусі з ПВХ-тканини, що фіксується стяжками.
PL/ABS	Поліестерова теплоізоляція товщиною 100 мм в кожусі з ABS-пластику на пластикових замках.
PS/ABS	Ефективна тверда теплоізоляція 100 мм з графітизованого пінополістиролу в кожусі з ABS-пластику. Теплоізоляція преміумкласу - відповідає вимогам директиви ErP 2009/125/EC

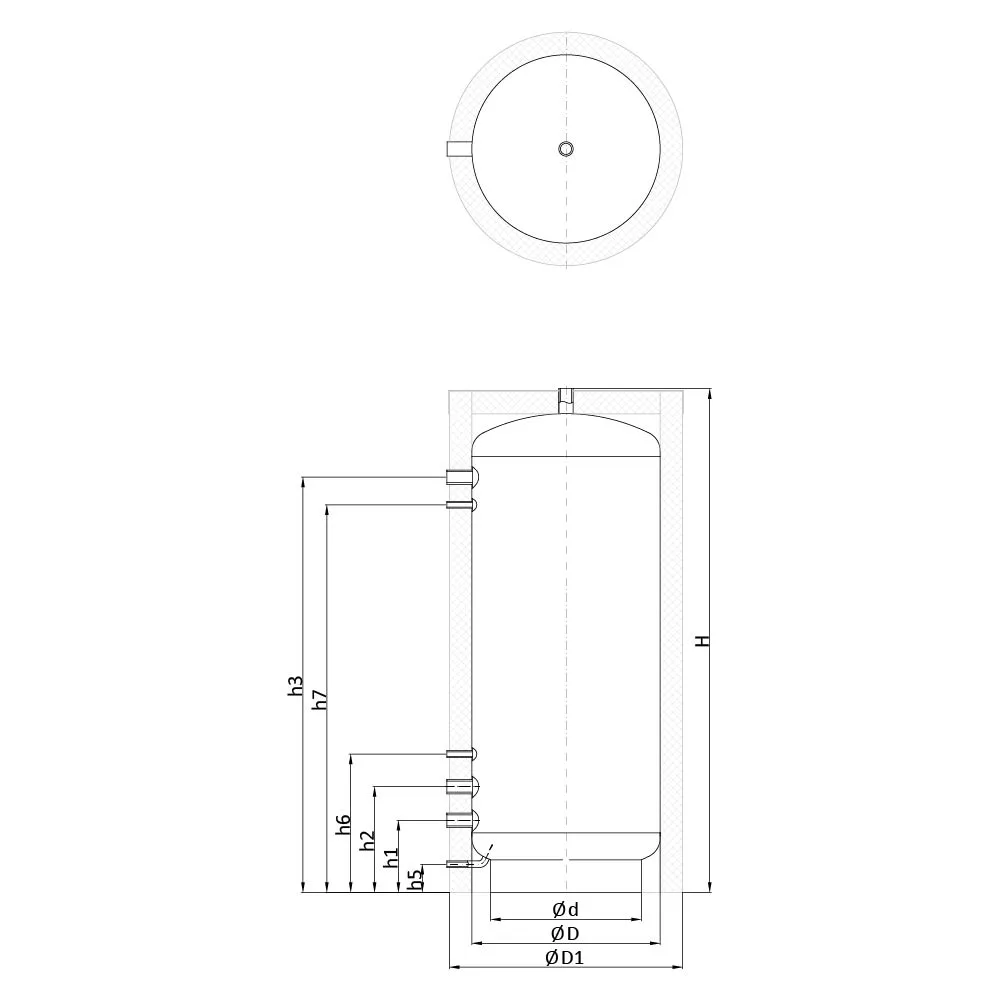

Модель	Габарити, мм				Приєднувальні розміри, мм
Модель	⌀D1	⌀D	⌀d	H	h1	h2	h3	h5	h6	h7
100	–	400	300	1055	211	346	811	95	446	711
100				1”		1 1/2”	1”	1/2”
200	700	480	400	1410	236	371	1103	94	501	993
200				1 1/2”				1/2”
300	700	480	400	1910	236	371	1603	94	501	1493
300				1 1/2”				1/2”
400	800	600	450	1700	256	390	1373	94	520	1263
400				1 1/2”				1/2”
500	800	600	450	1950	256	390	1623	94	520	1513
500				1 1/2”				1/2”
750	950	750	600	2010	287	421	1654	125	551	1544
750				1 1/2”				1/2”
1000	1050	850	700	2060	315	449	1682	143	579	1572
1000				1 1/2”				1/2′
1500	1200	1000	850	2150	360	494	1727	188	624	1617
1500				1 1/2”				1/2”
2000	1400	1200	1000	2250	411	545	1778	200	675	1668
2000				1 1/2”				1/2”
3000	1600	1400	1150	2350	477	592	1825	220	722	1715
3000				2”				1/2”
4000	1800	1600	1300	2400	482	616	1849	240	746	1739
4000				2”				1/2”
5000	1800	1600	1300	2900	482	616	2349	240	746	2239
5000				2”				1/2”
6300	2100	1900	–	2850	Конфігурація та розміри патрубків по запиту замовника
8000	2100	1900	–	3600
10000	2100	1900	–	4350
