ВТА-4 (баки акумуляційні)
ВТА-4 (баки акумуляційні) - Зображення 2
ВТА-4 (баки акумуляційні) - Зображення 3
ВТА-4 (баки акумуляційні) - Зображення 4
  • Можливість підключення ТЕНа
  • Об’єм 200-10000 літрів
  • Можливість виготовлення будь-якої конфігурації по завданню замовника

ЗАВАНТАЖИТИ Технічний каталог ВТА-4

Розмір: 358.29 Кб
Об'єм
200-10000 л
Робочийтиск бака3 bar
Робоча температура бака95 °C
Гарантія5 роки

ТЕХНІЧНИЙ ОПИС

Акумуляційний бак призначений для накопичення та зберігання теплової енергії від кількох джерел для системи опалення.

МАТЕРІАЛ

Бак виготовлений з вуглецевої конструкційної сталі S235JR (DIN1.0038). Зовнішнє покриття забезпечує підвищену стійкість до механічних впливів та агресивних середовищ.

ТЕПЛОІЗОЛЯЦІЯ

PL/PVCПоліестерова теплоізоляція товщиною 100 мм в кожусі з ПВХ-тканини на замку.
PU/PVCТеплоізоляція з еластичного пінополіуретану товщиною 90 мм в кожусі з ПВХ-тканини, що фіксується стяжками.
PL/ABSПоліестерова теплоізоляція товщиною 100 мм в кожусі з ABS-пластику на пластикових замках.
PS/ABSЕфективна тверда теплоізоляція 100 мм з графітизованого пінополістиролу в кожусі з ABS-пластику.
Теплоізоляція преміумкласу - відповідає вимогам директиви ErP 2009/125/EC

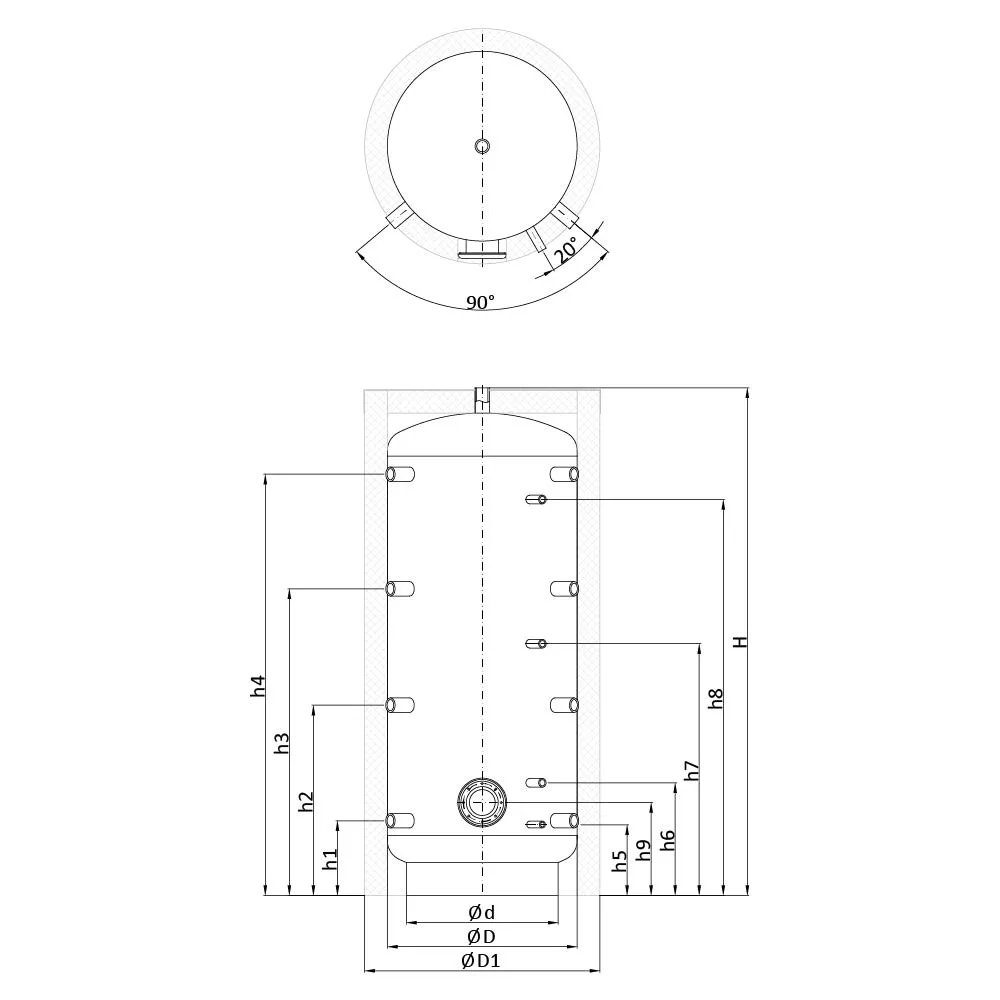

Модель Габарити, мм Приєднувальні розміри, мм
⌀D1 ⌀D ⌀d H h1 h2 h3 h4 h5 h6 h7 h8 h9
200 700 480 400 1410 244 690 – 1136 229 394 – 1014 316
1 1/2” 1 1/2” 3/4”
300 700 480 400 1910 244 701 1161 1614 229 394 944 1514 316
1 1/2” 3/4”
400 800 600 450 1700 264 834 – 1406 249 414 – 1256 336
1 1/2” 1/2” 3/4”
500 800 600 450 1950 264 721 1181 1634 249 414 964 1534 336
1 1/2” 1/2” 3/4”
750 950 750 600 2010 295 752 1212 1665 280 445 995 1565 367
1 1/2” 1/2” 3/4”
1000 1050 850 700 2060 323 780 1240 1693 308 473 1023 1593 395
1 1/2” 1/2” 3/4”
1500 1200 1000 850 2150 368 825 1285 1738 353 518 1068 1638 440
1 1/2” 1/2” 3/4”
2000 1400 1200 1000 2250 419 876 1336 1789 404 569 1119 1689 491
1 1/2” 1/2” 3/4”
3000 1600 1400 1150 2340 465 922 1382 1835 450 615 1165 1735 537
2” 1/2” 3/4”
4000 1800 1600 1300 2400 490 947 1407 1860 475 640 1190 1760 562
2” 1/2” 3/4”
5000 1800 1600 1300 2900 490 1110 1740 2360 475 640 1450 2260 562
2” 1/2” 3/4”
6300 2100 1900 – 2850 Конфігурація та розміри патрубків по запиту клієнта
8000 2100 1900 – 3600
10000 2100 1900 – 4350
