ВТН-1 (бак водопідігріваючий для ГВП)

ВТН-1 (бак водопідігріваючий для ГВП) - Зображення 3

ВТН-1 (бак водопідігріваючий для ГВП) - Зображення 4

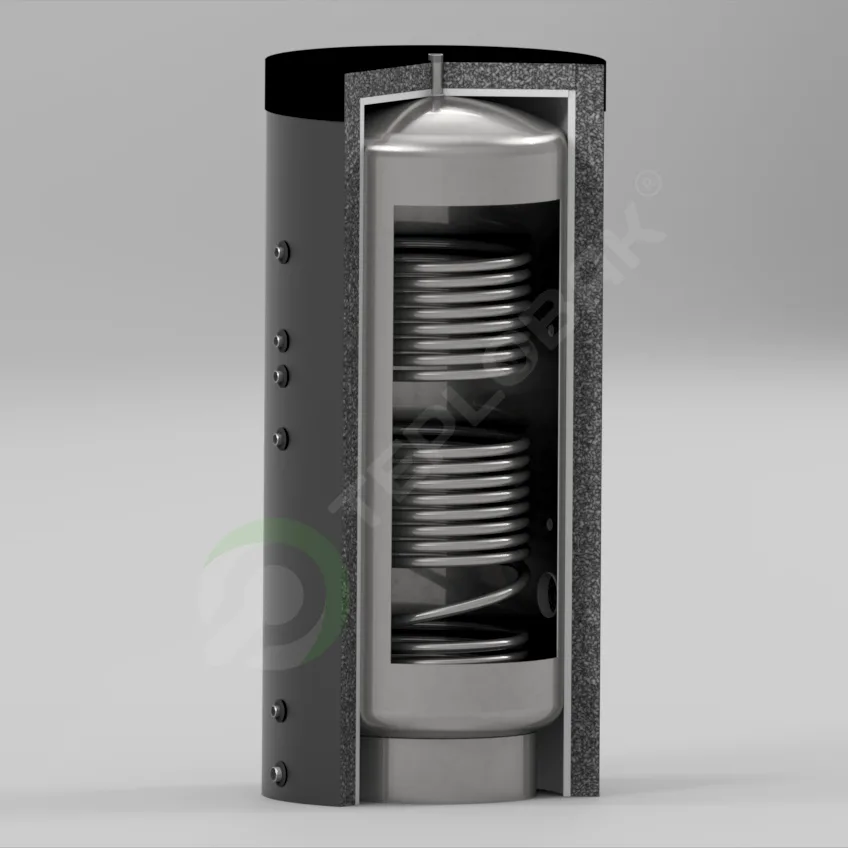

Об’єм від 120 до 1500 літрів;
Боковий ревізійний фланець;
Якісна теплоізоляція з поліестеру в кожусі з АБС-пластику товщиною 90 мм;
Отвір для монтажу ТЕНа;
Можливе виконання СПЕЦЗАМОВЛЕННЯ
Отвір для рециркуляції.

ЗАВАНТАЖИТИ Технічний каталог ВТН-1 (170-300л)

Розмір: 731.86 Кб

ЗАВАНТАЖИТИ Технічний каталог ВТН-1 (400-1500л)

Розмір: 943.38 Кб

Об'єм	120-1500 л
Робочийтиск бака	6 bar
Робочийтиск в кожному теплообміннику	10 bar
Гарантія	5 років

ТЕХНІЧНИЙ ОПИС

Водопідігрівач призначений для нагрівання води в бівалентних системах та її накопичення і зберігання для потреб ГВП. Нижній теплообмінник призначений для приєднання низькотемпературних джерел тепла (наприклад, сонячні колектори, теплові насоси). Верхній теплообмінник призначений для підключення високотемпературних джерел (застосовується, в основному, для догріву). В конструкції бака передбачений фланцевий люк, закритий кришкою, який призначений для ревізійного сервісного обслуговування бака. Над нижнім теплообмінником передбачений штуцер для монтажу ТЕНа.

МАТЕРІАЛ

Бак виготовлений з нержавіючої сталі AISI316L (DIN1.4404), що відповідає найвищим гігієнічним вимогам.

ТЕПЛОІЗОЛЯЦІЯ

PL/PVC	Поліестерова теплоізоляція товщиною 100 мм в кожусі з ПВХ-тканини на замку.
PU/PVC	Теплоізоляція з еластичного пінополіуретану товщиною 90 мм в кожусі з ПВХ-тканини, що фіксується стяжками.
PL/ABS	Поліестерова теплоізоляція товщиною 100 мм в кожусі з ABS-пластику на пластикових замках.
PS/ABS	Ефективна тверда теплоізоляція 100 мм з графітизованого пінополістиролу в кожусі з ABS-пластику.

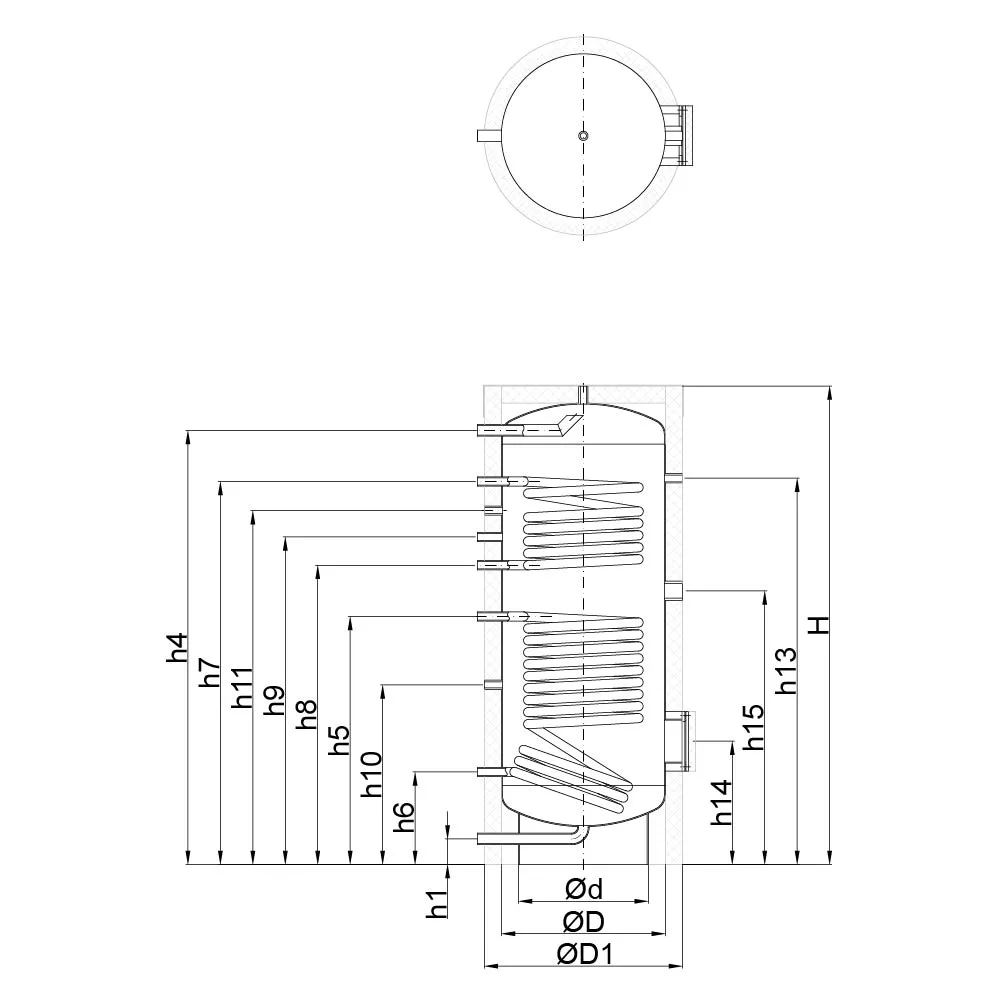

Модель	Габарити, мм				Приєднувальні розміри, мм
Модель	ØD1	ØD	Ød	H	h1	h4	h5	h6	h7	h8	h9	h10	h11	h13	h14	h15
170	580	480	380	1150	75	1011	506	261	901	656	736	356	816	871	321	581
170	580	480	380	1/2”	3/4”							1/2”				1 1/2”
200	580	480	380	1410	75	1271	726	271	1121	876	956	526	1036	1131	361	801
200	580	480	380	1/2”	1”		3/4”				1”	1/2”				1 1/2”
300	580	480	380	1910	75	1771	936	271	1501	1086	1186	636	1286	1631	361	1011
300	580	480	380	1/2”	1”		3/4”				1”	1/2”				1 1/2”

Модель	Габарити, мм				Приєднувальні розміри, мм
	ØD1	ØD	Ød	H	h1	h5	h6	h7	h8	h9	h10	h11	h13	h14
400	800	600	450	1725	75	821	181	1283	931	1031	631	1031	1431	481
				1”						3/4”
500	800	600	450	1975	75	953	181	1483	1131	1231	681	1231	1681	481
				1”						3/4”
750	950	750	600	2045	75	995	223	1525	1173	1273	723	1273	1723	523
				1 1/4”		1”					3/4”
1000	1050	850	700	2080	75	990	240	1590	1190	1290	740	1290	1740	540
				1 1/4”						1”	3/4”
1500	1200	1000	850	2200	75	1121	321	1721	1271	1371	821	1371	1821	621
				1 1/2”		1 1/4”					3/4”
