- Об’єм від 120 до 1500 літрів;
- Теплообмінник збільшеної площі;
- Боковий ревізійний фланець;
- Якісна теплоізоляція з поліестеру в кожусі з абс-пластику товщиною 90 мм;
- Отвір для монтажу тена;
- Можливе виконання СПЕЦЗАМОВЛЕННЯ
- Отвір для рециркуляції.

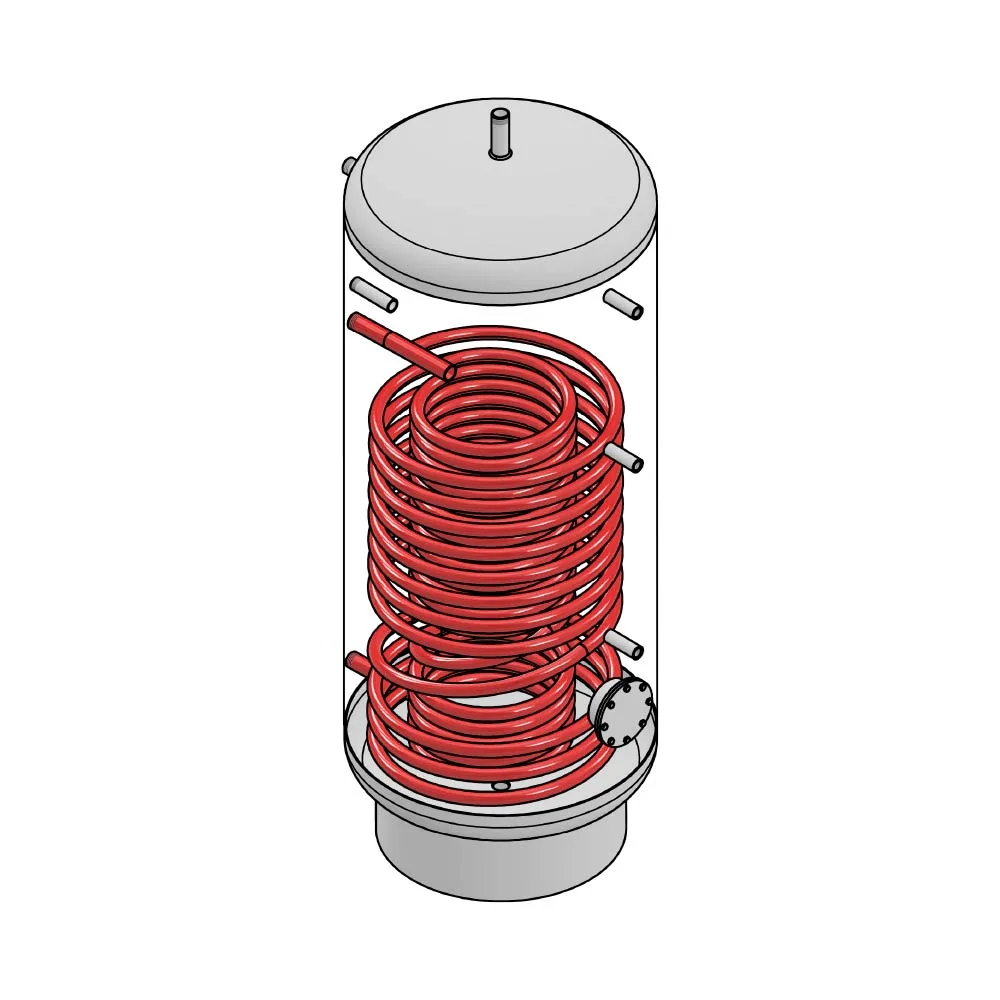

ВТН-2-Плюс (бак водопідігріваючий для ГВП)
| Об'єм | 120-1500 л |
| Робочийтиск теплообмінника ГВП | 10 bar |
| Робочийтиск бака | 6 bar |
| Гарантія | 5 років |
ТЕХНІЧНИЙ ОПИС
За рахунок збільшеної площі теплообмінника водопідігрівач ідеально підходить для роботи з тепловим насосом. Також збільшена площа теплообмінника дозволяє приєднувати джерела великої потужності для забезпечення високої продуктивності ГВП при, порівняно, невеликих об’ємах бака водопідігрівача. В конструкції бака передбачений фланцевий люк, закритий кришкою, який призначений для ревізійного сервісного обслуговування бака. Над теплообмінником передбачений штуцер для монтажу ТЕНа.
МАТЕРІАЛ
Бак виготовлений з нержавіючої сталі AISI316L (DIN1.4404), що відповідає найвищим гігієнічним вимогам.

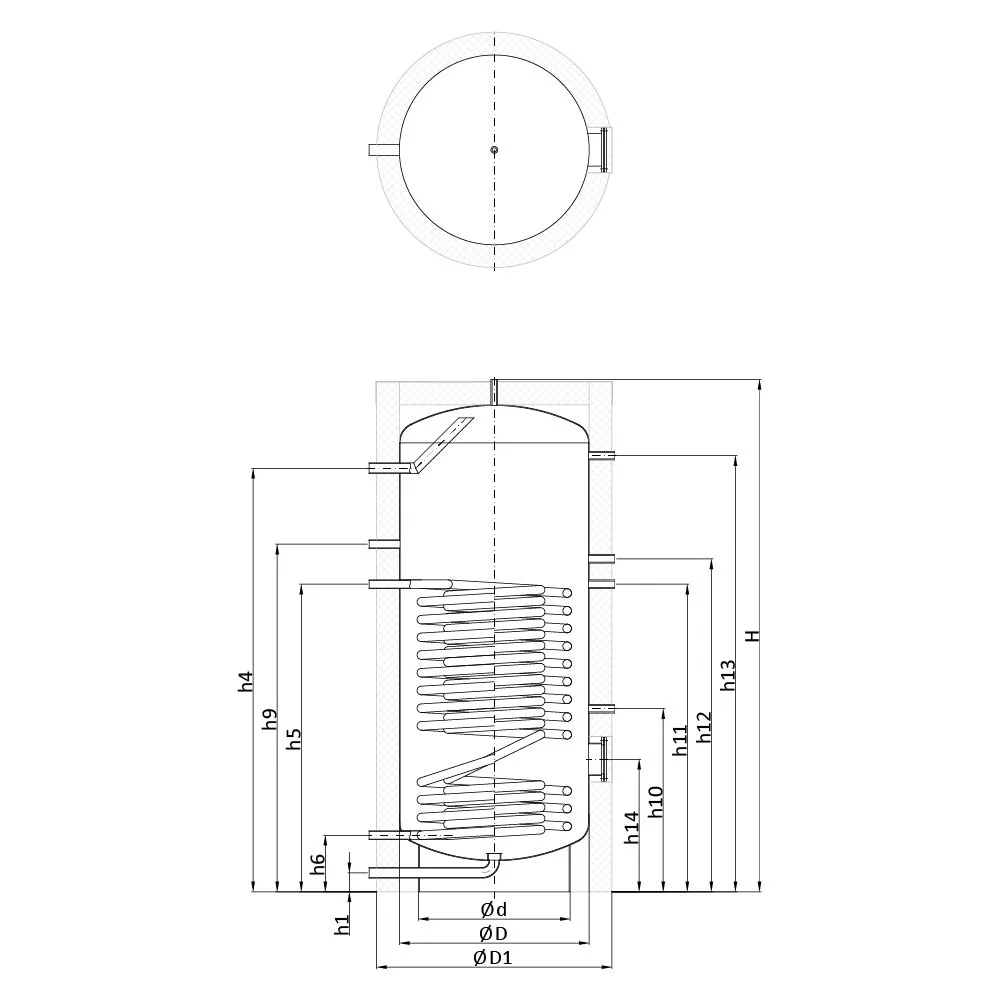

| Модель | Габарити, мм | Приєднувальні розміри, мм | |||||||||||
| ØD1 | ØD | Ød | H | h1 | h4 | h5 | h6 | h9 | h10 | h13 | h14 | h15 | |
| 120 | 580 | 480 | 380 | 900 | 75 | 761 | 391 | 181 | 491 | 291 | 621 | 511 | 491 |
| 1/2” | 3/4” | 1” | 3/4” | 1/2” | 1/2” | 1 1/2” | |||||||
| 170 | 580 | 480 | 380 | 1150 | 75 | 1011 | 601 | 181 | 701 | 401 | 871 | 721 | 721 |
| 1/2” | 3/4” | 1” | 3/4” | 1/2” | 1/2” | 1 1/2” | |||||||
| 200 | 580 | 480 | 380 | 1410 | 75 | 1271 | 821 | 191 | 971 | 521 | 1131 | 941 | 921 |
| 1/2” | 1” | 3/4” | 1/2” | 1/2” | 1 1/2” | ||||||||
| 300 | 580 | 480 | 380 | 1910 | 75 | 1771 | 1031 | 191 | 1281 | 631 | 1631 | 1151 | 1131 |
| 1/2” | 1” | 3/4” | 1/2” | 1/2” | 1 1/2” | ||||||||
| Модель | Габарити, мм | Приєднувальні розміри, мм | ||||||||||||
| ØD1 | ØD | Ød | H | h1 | h4 | h5 | h6 | h9 | h10 | h11 | h12 | h13 | h14 | |
| 400 | 800 | 600 | 450 | 1705 | 75 | 1381 | 1173 | 181 | 1281 | 631 | 1156 | – | 1431 | 481 |
| 1/2” | 1” | 3/4” | ||||||||||||
| 500 | 800 | 600 | 450 | 1955 | 75 | 1631 | 1217 | 181 | 1331 | 681 | 1217 | 1317 | 1681 | 481 |
| 1/2” | 1” | 3/4” | ||||||||||||
| 750 | 950 | 750 | 600 | 2025 | 75 | 1673 | 1215 | 223 | 1373 | 723 | 1215 | 1315 | 1723 | 523 |
| 1/2” | 1 1/4” | 1” | 3/4” | |||||||||||
| 1000 | 1050 | 850 | 700 | 2060 | 75 | 1690 | 1140 | 240 | 1390 | 740 | 1140 | 1240 | 1740 | 540 |
| 1/2” | 1 1/4” | 1” | 3/4” | |||||||||||
| 1500 | 1200 | 1000 | 850 | 2200 | 75 | 1771 | 1171 | 321 | 1471 | 821 | 1171 | 1271 | 1821 | 621 |
| 1/2” | 1 1/2” | 1 1/4” | 3/4” | |||||||||||
