- Теплообмінник з чорної сталі для сонячних колекторів
- Можливість підключення ТЕНа
- Об’єм 400-2000літрів
- Можливість виготовлення будь-якої конфігурації по завданню замовника
ВТА-3 (комбіновані водопідігрівачі)
| Об'єм | 400-2000л |
| Робочий тиск бака | 3 bar |
| Робочий тиск на стороні гріючого контуру | 6 bar |
| Робоча температура бака | 95 °C |
| Гарантія | 5 роки |
ТЕХНІЧНИЙ ОПИС
Акумуляційний бак призначений для накопичення теплової енергії від різноманітних джерел, у тому числі від сонячних колекторів за допомогою нижнього теплообмінника.
МАТЕРІАЛ
Бак виготовлений з вуглецевої конструкційної сталі S235JR (DIN1.0038). Зовнішнє покриття забезпечує підвищену стійкість до механічних впливів та агресивних середовищ.

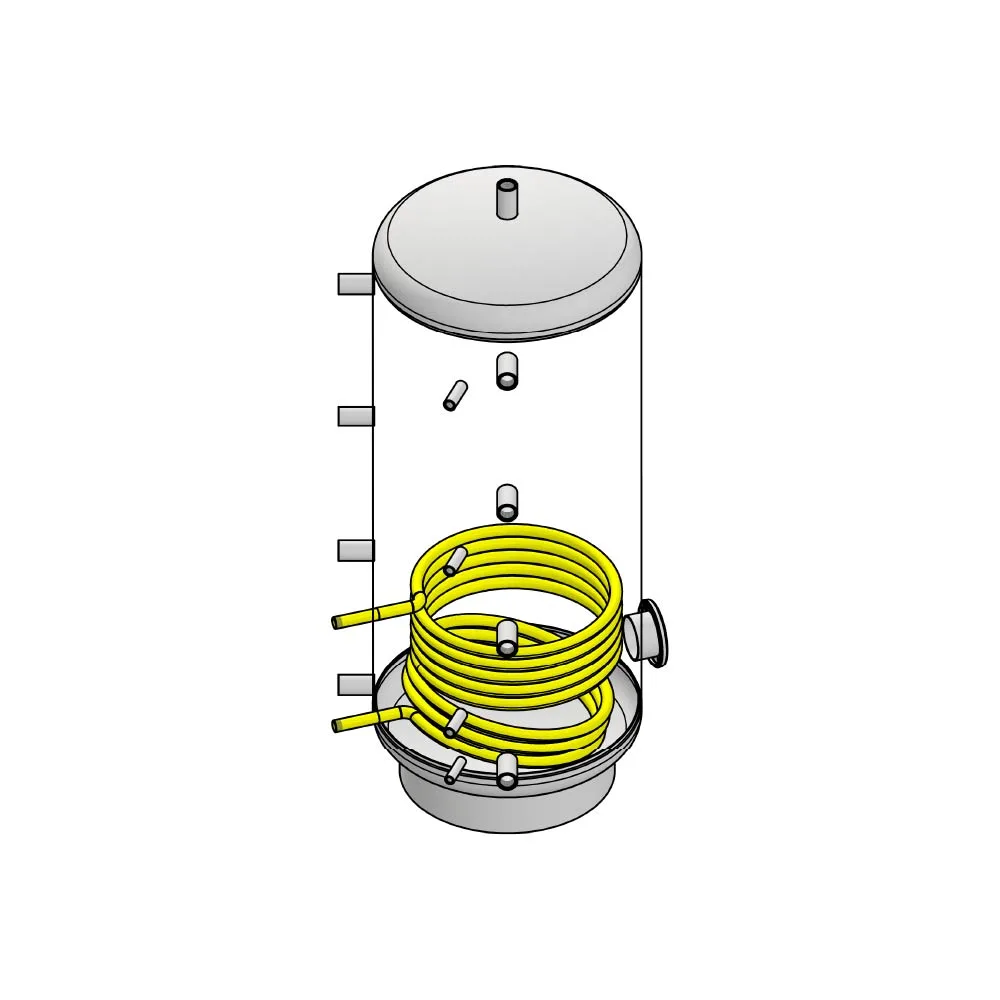

ТЕПЛООБМІННИК
Нижній теплообмінник (зовнішній підігріваючий контур) виготовлений з вуглецевої сталі C22(DIN1.0402).

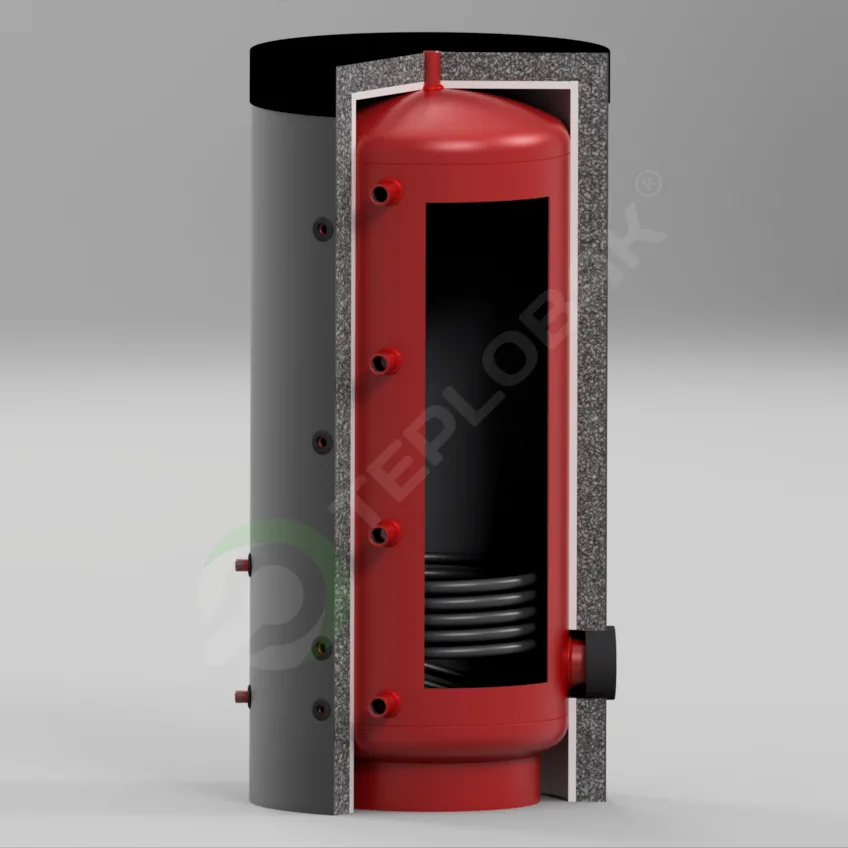

ТЕПЛОІЗОЛЯЦІЯ
| PL/PVC | Поліестерова теплоізоляція товщиною 100 мм в кожусі з ПВХ-тканини на замку. |
| PU/PVC | Теплоізоляція з еластичного пінополіуретану товщиною 90 мм в кожусі з ПВХ-тканини, що фіксується стяжками. |
| PL/ABS | Поліестерова теплоізоляція товщиною 100 мм в кожусі з ABS-пластику на пластикових замках. |
| PS/ABS | Ефективна тверда теплоізоляція 100 мм з графітизованого пінополістиролу в кожусі з ABS-пластику. Теплоізоляція преміумкласу - відповідає вимогам директиви ErP 2009/125/EC |

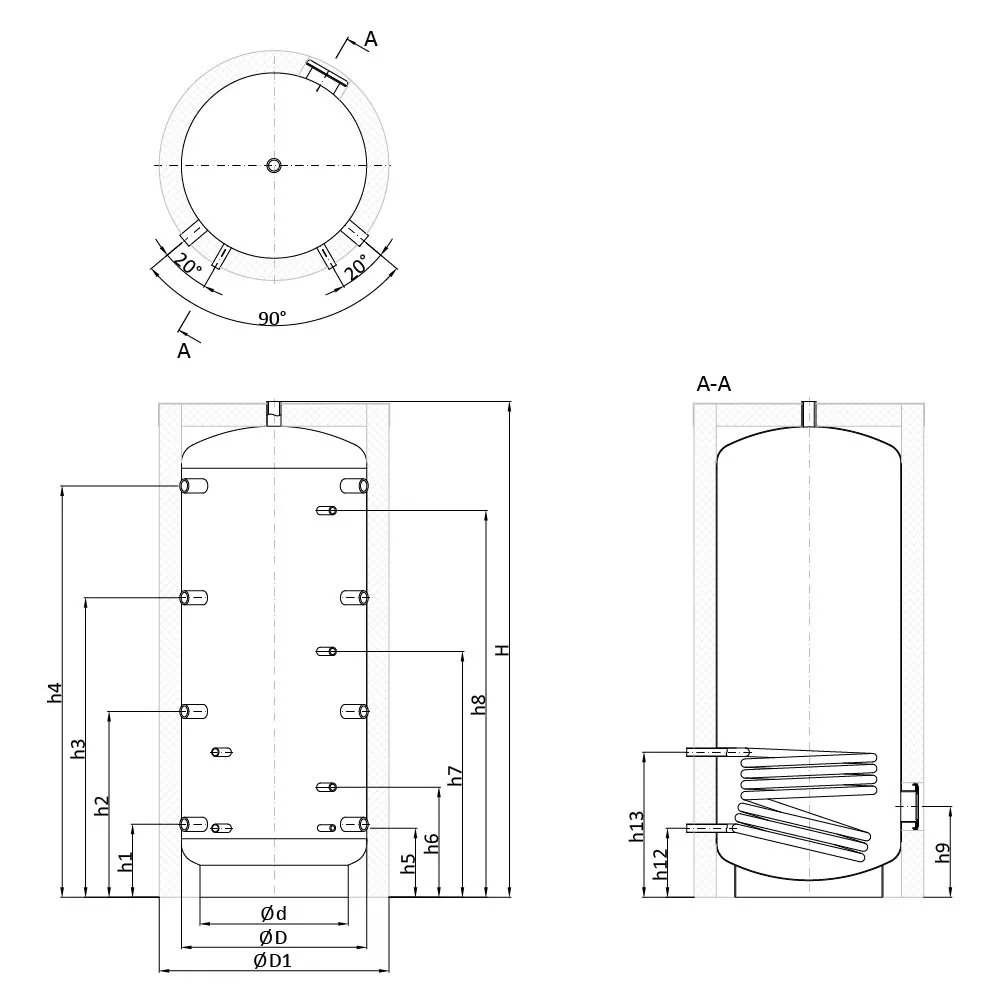

| Vбака, л | Габарити, мм | STO1, м2 | VTO1, л | Приєднувальні розміри, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | ØD1 | ØD | Ød | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | h9 | h12 | h13 | |||
| 400 | 1700 | 800 | 600 | 450 | 1,5 | 10 | 264 | 834 | – | 1406 | 249 | 414 | – | 1256 | 336 | 248 | 688 |
| 1½” | 1½” | ½” | ¾” | 1″ | |||||||||||||
| 500 | 1995 | 800 | 600 | 450 | 1,5 | 10 | 264 | 721 | 1181 | 1634 | 249 | 414 | 964 | 1534 | 336 | 248 | 688 |
| 1½” | 1½” | ½” | ¾” | 1″ | |||||||||||||
| 750 | 2010 | 950 | 750 | 600 | 1,5 | 10 | 295 | 752 | 1212 | 1665 | 280 | 445 | 995 | 1565 | 367 | 279 | 631 |
| 1½” | 1½” | ½” | ¾” | 1″ | |||||||||||||
| 1000 | 2060 | 1050 | 850 | 700 | 1,8 | 14 | 323 | 780 | 1240 | 1693 | 308 | 473 | 1023 | 1593 | 395 | 311 | 661 |
| 1½” | 1½” | ½” | ¾” | 1¼” | |||||||||||||
| 1500 | 2150 | 1200 | 1000 | 850 | 2,3 | 18 | 368 | 825 | 1285 | 1738 | 353 | 518 | 1068 | 1638 | 440 | 356 | 706 |
| 1½” | 1½” | ½” | ¾” | 1¼” | |||||||||||||
| 2000 | 2250 | 1400 | 1200 | 1000 | 2,3 | 18 | 419 | 876 | 1336 | 1789 | 404 | 569 | 1119 | 1689 | 491 | 407 | 707 |
| 1½” | 1½” | ½” | ¾” | 1¼” | |||||||||||||
