- Об’єм від 120 до 1500 літрів;
- Боковий ревізійний фланець;
- Якісна теплоізоляція з поліестеру в кожусі з абс-пластику товщиною 90 мм;
- Отвір для монтажу ТЕНа;
- Можливе виконання СПЕЦЗАМОВЛЕННЯ
- Отвір для рециркуляції.
ВТН-2 (бак водопідігріваючий для ГВП)
| Об'єм | 120-1500 л |
| Робочийтиск бака | 6 bar |
| Робочийтиск теплообмінника ГВП | 10 bar |
| Гарантія | 5 років |
ТЕХНІЧНИЙ ОПИС

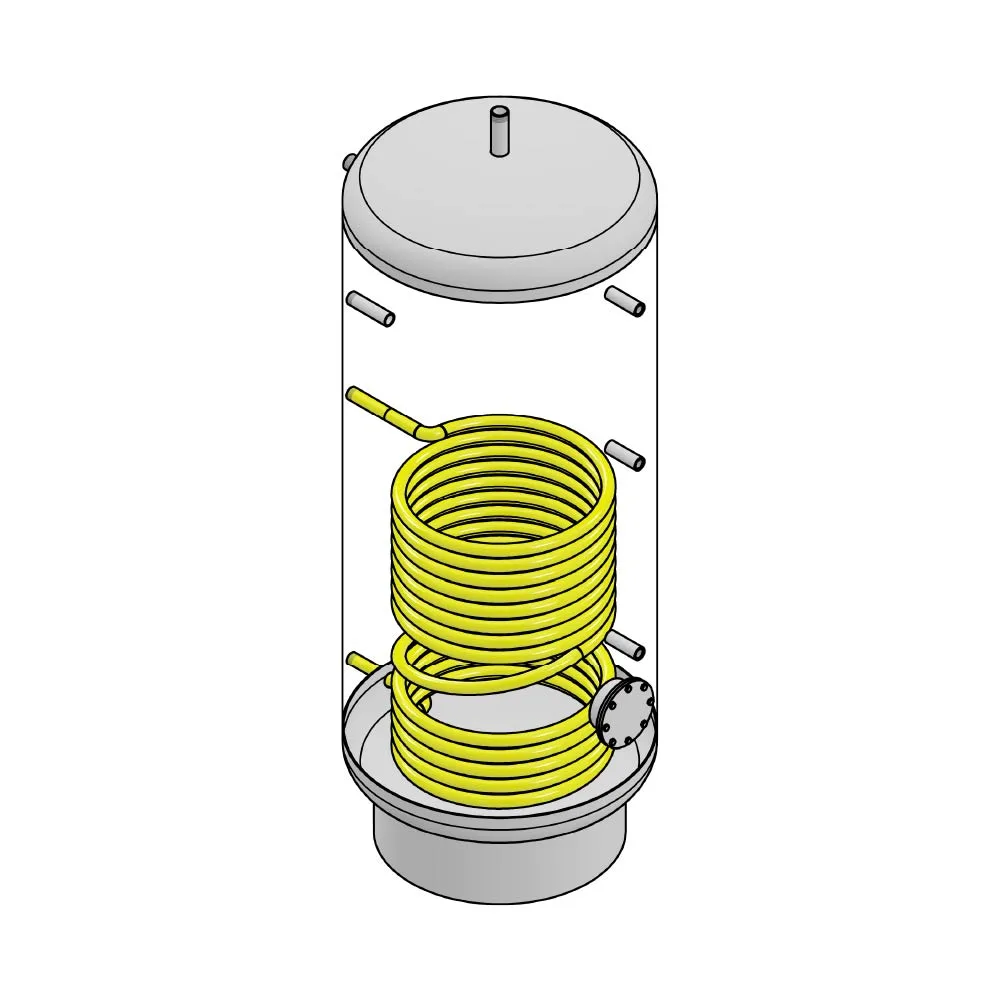

Водопідігрівач призначений для нагрівання води за допомогою нижнього змієвикового теплообмінника від різних джерел та її накопичення і зберігання для потреб ГВП. В конструкції бака передбачений фланцевий люк, закритий кришкою, який призначений для ревізійного сервісного обслуговування бака. Над теплообмінником передбачений штуцер для монтажу ТЕНа.
МАТЕРІАЛ
Бак виготовлений з нержавіючої сталі AISI316L (DIN1.4404), що відповідає найвищим гігієнічним вимогам.
ТЕПЛОІЗОЛЯЦІЯ
| PL/ABS | Поліестерова теплоізоляція товщиною 50 мм в кожусі з ABS-пластику на пластикових замках |
| PS/ABS | Ефективна тверда теплоізоляція з графітизованого пінополістиролу в кожусі з ABS-пластику. Теплоізоляція преміумкласу - відповідає вимогам директиви ErP 2009/125/EC |

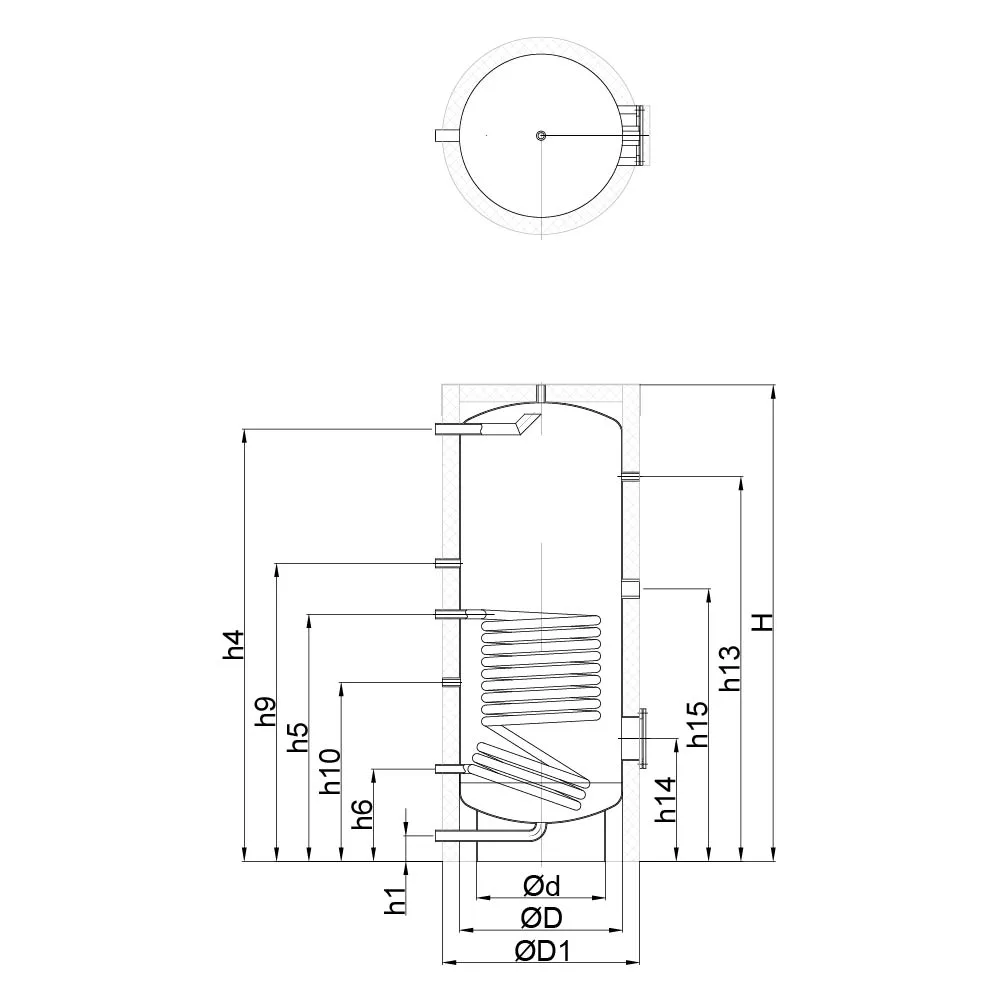

| Модель | Габарити, мм | Приєднувальні розміри, мм | |||||||||||
| ØD1 | ØD | Ød | H | h1 | h4 | h5 | h6 | h9 | h10 | h13 | h14 | h15 | |
| 120 | 580 | 480 | 380 | 900 | 75 | 761 | 506 | 261 | 606 | 356 | 621 | 351 | 581 |
| 1/2” | 3/4” | 1/2” | 1 1/2” | ||||||||||
| 170 | 580 | 480 | 380 | 1150 | 75 | 1011 | 716 | 261 | 816 | 566 | 871 | 351 | 791 |
| 1/2” | 3/4” | 1/2” | 1 1/2” | ||||||||||
| 200 | 580 | 480 | 380 | 1410 | 75 | 1271 | 726 | 271 | 876 | 526 | 1131 | 361 | 801 |
| 1/2” | 1” | 3/4” | 1/2” | 1 1/2” | |||||||||
| 300 | 580 | 480 | 380 | 1910 | 75 | 1771 | 936 | 271 | 1186 | 636 | 1631 | 361 | 1011 |
| 1/2” | 1” | 3/4” | 1/2” | 1 1/2” | |||||||||
| Модель | Габарити, мм | Приєднувальні розміри, мм | ||||||||||||
| ØD1 | ØD | Ød | H | h1 | h4 | h5 | h6 | h9 | h10 | h11 | h12 | h13 | h14 | |
| 400 | 800 | 600 | 450 | 1705 | 75 | 1381 | 821 | 181 | 1031 | 631 | 831 | 931 | 1431 | 481 |
| 1/2” | 1” | 3/4” | ||||||||||||
| 500 | 800 | 600 | 450 | 1955 | 75 | 1631 | 953 | 181 | 1231 | 681 | 956 | 1056 | 1681 | 481 |
| 1/2” | 1” | 3/4” | ||||||||||||
| 750 | 950 | 750 | 600 | 2025 | 75 | 1673 | 995 | 223 | 1273 | 723 | 998 | 1098 | 1723 | 523 |
| 1/2” | 1 1/4” | 1” | 3/4” | |||||||||||
| 1000 | 1050 | 850 | 700 | 2060 | 75 | 1690 | 990 | 240 | 1290 | 740 | 1015 | 1115 | 1740 | 540 |
| 1/2” | 1 1/4” | 1” | 3/4” | |||||||||||
| 1500 | 1200 | 1000 | 8500 | 2200 | 75 | 1771 | 1121 | 321 | 1371 | 821 | 1096 | 1196 | 1821 | 621 |
| 1/2” | 1 1/2” | 1 1/4” | 3/4” | |||||||||||
